DETAILED+全向移动神器：麦克纳姆轮在时代驱动下的应用与展望
文章来源： 浏览次数：344次
麦克纳姆轮是瑞典麦克纳姆公司的专利产品。这种全方位移动技术基于一个中心轮，该轮具有多个位于机轮周边的轮轴，这些成角度的轮轴将机轮的一部分转向力转化为法向力。
通过控制每个机轮的方向和速度，这些力的合成最终能在任意所需方向上产生一个合力矢量，从而确保该平台能够自由地沿合力矢量方向移动，而无需改变机轮自身的方向。轮缘上斜向分布着许多小滚子，使得轮子可以横向滑移。小滚子的特殊母线设计使得当轮子绕着固定的轮心轴转动时，各个小滚子的包络线形成一个圆柱面，确保了轮子能够连续地向前滚动。麦克纳姆轮结构紧凑，运动灵活，是一种非常成功的设计。四个这样的新型轮子组合在一起，可以更灵活方便地实现全方位移动功能。
麦克纳姆轮的特点

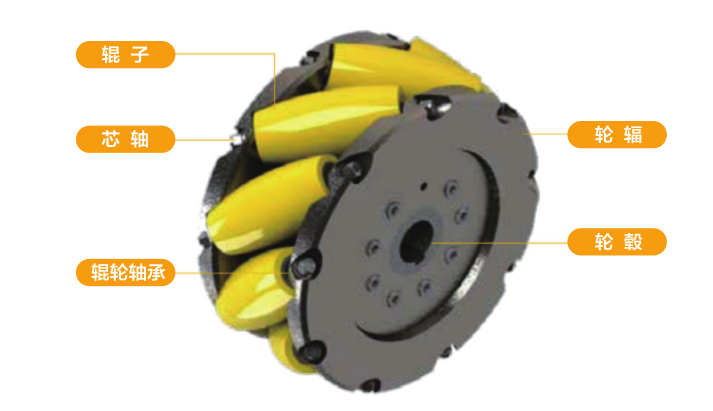

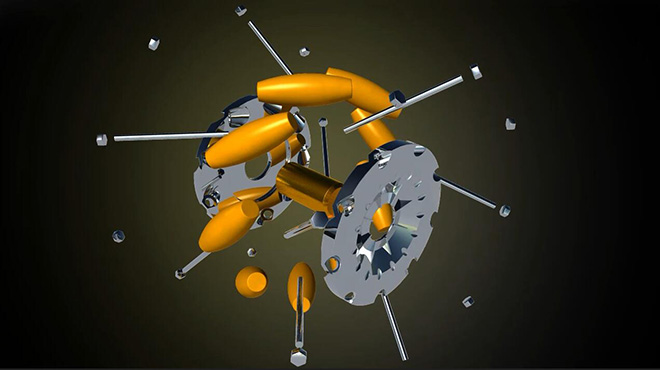

（1）结构特点：由轮毂和辊子构成，部分含有减震环（或减震装置），轮毂轴线与辊子轴线成45度夹角。
（2）万向性：在生产和物流运输过程中，货物需要多方向的运输。如果底部轮子过于固定，无法轻松改变方向，那么只会增加劳动力，浪费时间。麦克纳姆轮的万向性使得运输更加轻松，能够灵活地改变方向，满足不同客户的需求。
（3）灵活性：麦克纳姆轮的灵活性至关重要，只有解决了底部平移的灵活性问题，智能搬运设备才能更加轻松地完成用户的指令。
（4）平稳性：麦克纳姆轮的平稳性同样重要，在运输贵重物品时，设备运行的平稳性可以避免造成损失。
麦克纳姆轮的运动方向

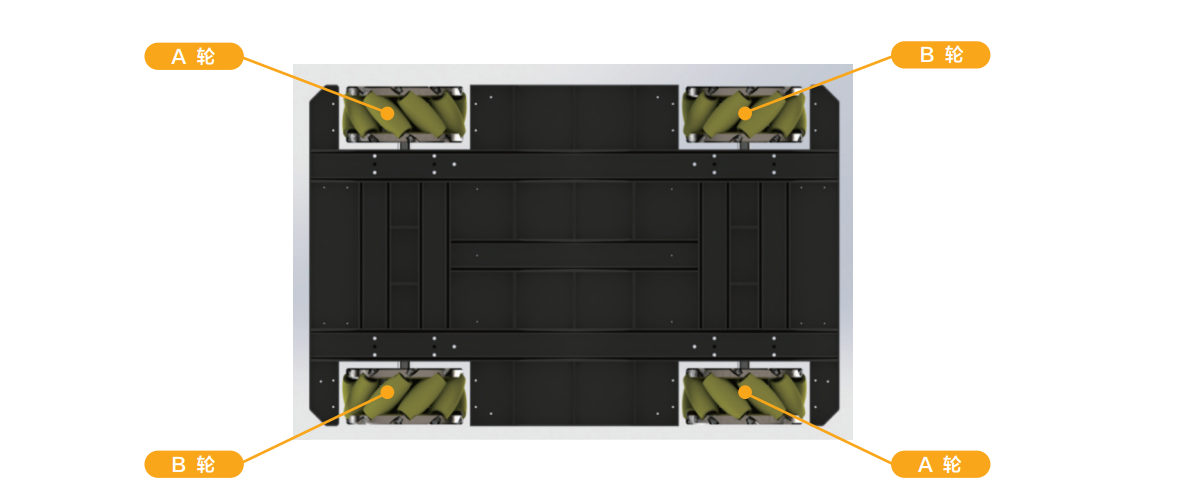

以图示的麦克纳姆轮为标准摆放方向，当麦克纳姆轮顺时针旋转时，辊子相对于地面有向左后方运动的趋势；而当麦克纳姆轮逆时针旋转时，辊子相对于地面有向右前方运动的趋势。
（1）轮子逆时针旋转时
选取其中一个辊子进行受力分析，辊子所受摩擦力方向与其运动趋势方向相反。当麦克纳姆轮逆时针旋转时，辊子相对于地面有向右前方运动的趋势，则所受摩擦力方向为接触点左后方向。分解此时的辊子运动，会得到向后以及向左的速度分量，因此此时麦克纳姆轮向左前方运动。
（2）轮子顺时针旋转时
同样选取其中一个辊子进行受力分析，辊子所受摩擦力方向与其运动趋势方向相反。当麦克纳姆轮顺时针旋转时，辊子相对于地面有向左后方运动的趋势，则所受摩擦力方向为接触点右前方向。分解此时的辊子运动，会得到向前以及向右的速度分量，因此此时麦克纳姆轮向右前方运动。
麦克纳姆轮的实际应用
麦克纳姆轮因其运动灵活、微调能力高、运行占用空间小而受到青睐，尽管其成本相对较高，结构形式相对复杂，对控制、制造、地面等要求较高，但适用于空间狭小、定位精度要求高、工件姿态快速调整的场合。因此，麦克纳姆轮一般应用于大型物件的精密对接装配、转运、高精尖机器设备的检修等领域，例如航天航空的检修、企业工厂的物流搬运等环节。
麦克纳姆轮的独特设计使其在众多领域中得到广泛应用。在工业自动化领域，麦克纳姆轮可用于AGV（自动导引车）上，实现精准、高效的物料搬运和运输。由于其全方位移动能力，AGV能够轻松应对复杂的生产环境，提高生产效率。此外，在机器人领域，麦克纳姆轮也被广泛应用于各种服务型机器人上，特别是在仓储物流领域，麦克纳姆轮的应用显著提高了货物的分拣和搬运效率。传统搬运设备通常受限于移动方向，而麦克纳姆轮能够轻松实现前进、后退、侧移以及原地旋转等多种动作，极大地提升了仓储空间的利用率和物流作业的灵活性。此外，在航空航天领域，麦克纳姆轮也被用于特殊设备的移动平台上，如卫星测试平台、飞行器模拟装置等，为科研和测试工作提供了极大的便利。总之，麦克纳姆轮的广泛应用不仅展现了其独特的设计优势，也为各行业的发展注入了新的活力。
注：此文章由小编撰写，如有用词不当，可联系修改或删除。
